LTE Cat.M1/NB-IoT対応通信モジュール

(KDDI(au) /Softbank LTE 通信網対応）

SIM7080G-PHA

LTE

技術基準適合証明（技適マーク）取得済み
ソフトバンク ネットワーク対応製品
　　　→ ソフトバンク様サイト：こちらから"SIM7080G"をご確認ください。
KDDI（au）相互接続性試験（IOT）実施済み製品
　　　→ KDDI様サイト：こちらから"SIM7080G"をご確認ください。



■ 概要

SIM7080G は、M2M/IOT に特化した LTE Cat.M1/NB-IoT 共用の Qualcomm コアを搭載した低消費電力モジュール (Class 5) です。
グローバルな通信周波数に対応し、省スペースなパッケージングで様々な IoT ソリューションに適用可能な通信モジュールです。

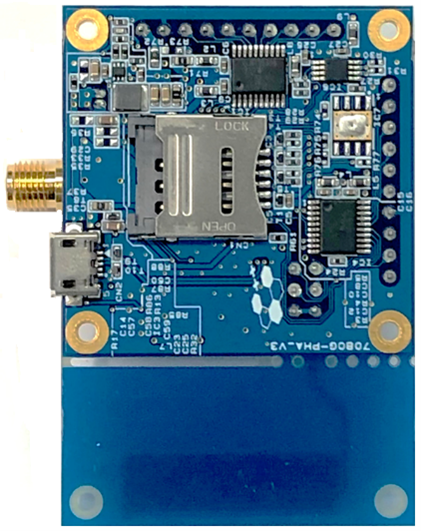

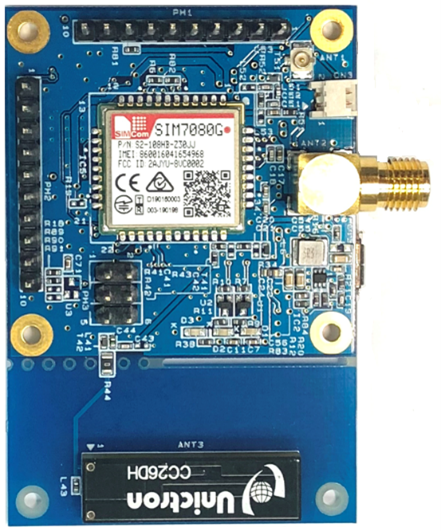

7080G-PHA は、SIM7080G モジュールを搭載したボードです。各種コネクタ (電源、LTE アンテナ用 SMA､GNSS 用 U.FL､Micro-USB､Micro-SIM) や、LTE 用チップアンテナも搭載しています。
外部インターフェース (UART､GPIO､I2C､ADC) は、汎用コネクタ (2.54mm ピッチピンヘッダなど) を取り付けることにより外部機器等に接続することが可能です。



■ 製品仕様

項　目		SIM7080G	7080G-PHA
対応回線		KDDI（au）／Softbank
対応周波数(LTE）	Cat.M1	B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
	NB-IoT	B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
通信速度(LTE)	Cat.M1	上り最大 1119kbps/下り最大 589kbps
	NB-IoT	上り最大 150kbps/下り最大 136kbps
測位方式		GNSS
制御コマンド		ATコマンド
通信方式		パケット通信
対応ドライバ		Windows2000/XP/Vista/7/8/10/CE/Mobile/Linux/Android/MAC
対応可能機能		TCP/UDP/HTTP(S)/TLS/DTLS/PING/LWM2M/COAP/MQTT Ayla Cloud/FOTA/EAT SoftSIM
外部 インターフェース	UART	*1	*2
	GPIO	*1	*2
	I2C	*1	*2
	ADC	*1	*1
	USB	*1	*3
	SPI	*1	-
	PCM	*1	-
無線コネクタ	LTE	-	SMA x 1 (＋チップアンテナ x 1)
	GNSS	-	U.FL x 1
SIMスロット		-	Micro-SIM x 1
動作環境	温度	-30～80℃	実装する機器による （モジュール単体での特性は 左記の通り）
	湿度	5%～80% （結露なきこと）
保存環境	温度	-40～85℃
	湿度	5%～85% （結露なきこと）
電源電圧		DC3.0～4.6V	DC3.0～5.25V
サイズ		17.6(H)×15.7(W)×2.3(D)mm	42(H)×62(W)×14.6(D)mm
ステータス		販売中	販売中



■ 顧客サポート・開発支援

お客様のご要望に応じて、組み込みソフト、ハードウェアの開発から
サーバーシステム構築まで、ワンストップでのトータルサポートが提供できます。



データシート ダウンロード＞＞
