LTE／3G対応通信モジュール

(NTTドコモ、MVNO　LTE／3G通信網対応）

(KDDI（au）、MVNO　LTE通信網対応　※LTEのみ）

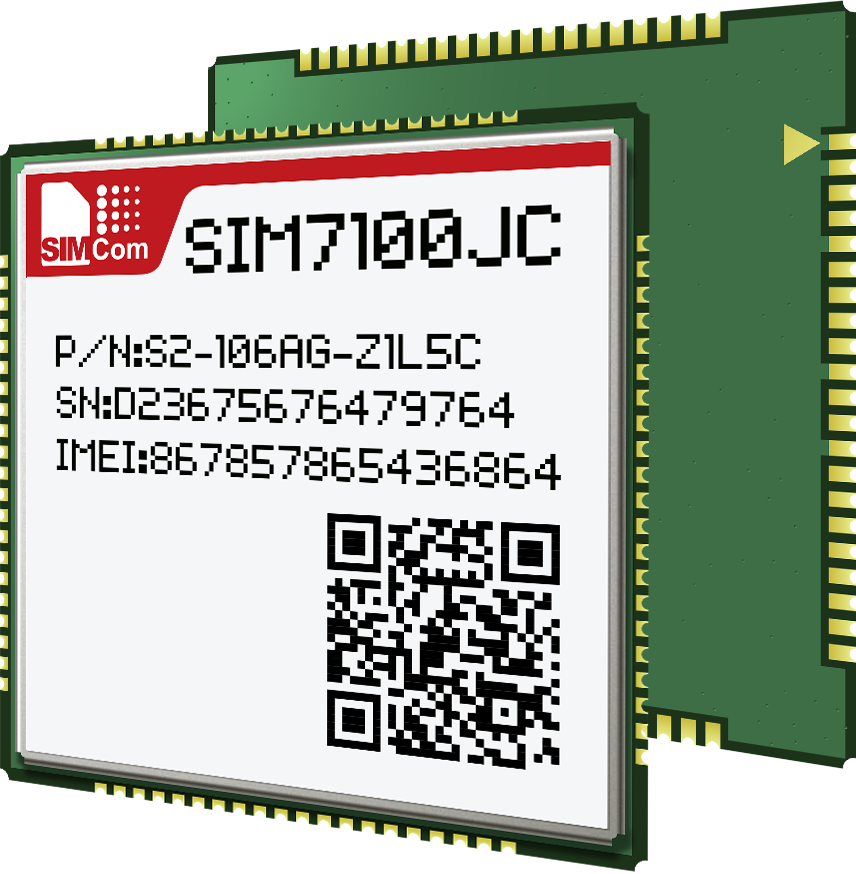

SIM7100JC

LTE/3G SMT

技術基準適合証明（技適マーク）取得済み
NTTドコモ 相互接続性試験（IOT） 実施済み製品
　　　→ NTTドコモ様サイト： SIM7100JCへのリンクはこちらをご確認ください。
KDDI（au） 相互接続性試験（IOT） 実施済み製品
　　　→ KDDI様サイト： SIM7100JCへのリンクはこちらから"SIM7100JC"をご確認ください。



■ 製品の特徴

M2Mでモバイル接続機器を開発するのに必須であるRFモジュール分野において、ワールドワイドに提供するSIMCOM社とキャセイ・トライテックの技術開発力にて、より最適な日本市場に適合された製品を提供します。



・Qualcomm MDM9215を採用した高機能LTE/3G通信モジュール

・アプリケーションコアは ARMv7 Cortex™ A5（550MHz）を採用。

・多くの外部インターフェースを持っており、様々な組込用途にも対応可能です。

・SMTタイプ



■ 製品仕様

項　目		SIM7100JC
LTE通信インターフェース	対応周波数(FDD-LTE）	800(B18.19)／900(B8)／1800(B3)／2100(B1)MHz
	対応周波数(TDD-LTE）	2600(B41)MHz
	通信速度(FDD/TDD-LTE)	下り最大 100Mbps／上り最大 50Mbps
3G通信 インターフェース	対応周波数(W-CDMA）	800／900／2100MHz
	通信速度(W-CDMA)	下り最大 42Mbps／上り最大 5.76Mbps
	対応周波数(GSM)	GSM／GPRS／EDGE 900／1800MHz
	測位方式	A-GPS（MS-based／MS-Assisted）, GPS(Standalone)
制御コマンド		ATコマンド
外部インターフェース		UART／USB2.0／SIMcard／SPI／I2C／Keypad／GPIO／ RTC／ADC／PCM／Constant current sink／SDIO ※音声通話機能を利用する場合は、別途ライセンス料が必要
I/O　スロット		―
対応ドライバ		Windows2000／XP／Vista／7／8／CE／Mobile, Linux 2.6.16, Android, MAC
対応可能機能		FTP, FTPS, HTTP, HTTPS, SMTP, POP3, DNS
		TCP/IP, IPv4/v6, Multi-PDP, MT PDP
動作環境	温度	-30～80℃
	湿度	5%～80%　（結露なきこと）
保存環境	温度	-40～85℃
	湿度	5%～85% （結露なきこと）
電源電圧		DC3.4～4.2V
重量		5.7g
寸法 (W x H x D, mm)		30（H）×30（W）×2.9（D）mm



■ 顧客サポート・開発支援

お客様のご要望に応じて、組み込みソフト、ハードウェアの開発から
サーバーシステム構築まで、ワンストップでのトータルサポートが提供できます。



データシート ダウンロード＞＞
