LTE Cat.4通信モジュール

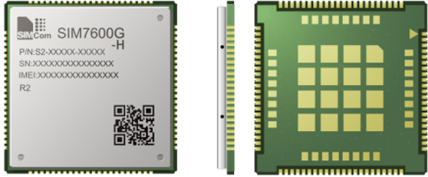

SIM7600G-H
LTE SMT
技術基準適合証明(技適マーク)取得済み



■ 製品の特徴

SIM7600G-H は、LTE-TDD/LTE-FDD/HSPA+/GSM/GPRS/ EDGEなどの無線通信モードをサポートするLTE Cat.4モジュールです。下り最大150Mbps、上り最大50Mbpsの通信速度をサポートします。
LCC+LGAを採用しており、SIM5320/SIM5360シリーズ(UMTS/HSPA+モジュール)、SIM7600/SIM7600-Hシリーズ(LTEモジュール)との互換性があるため、3G製品からLTE製品への移行がスムーズにでき、顧客ニーズに合わせた製品設計が容易になります。
複数の内蔵ネットワークプロトコルを統合し、主要オペレーションシステムのドライバ(Windows、Linux、AndroidなどのUSBドライバ)およびソフトウェア機能をサポートしています。ATコマンドは、SIM7500/SIM7600シリーズのモジュールと互換性があります。SIM7600G-Hはさらに主要な産業用標準インターフェースを統合しており、UART、USB、I2C、GPIOなどの豊富なインターフェースを含む強力な拡張性を備え、テレマティクス、監視装置、遠隔診断などの主なIoTアプリケーションに適しています。



■ 製品仕様
項 目

SIM7600G-H

Form Factor

LCC + LGA

認証

JATE、TELEC取得
対応周波数 LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/ B20/B25/B26/B28/B66
LTE-TDD B34/B38/B39/B40/B41
WCDMA B1/B2/B4/B5/B6/B8/B19
GSM 850/900/1800/1900MHz
通信速度 LTE(CAT4) 上り最大 50Mbps / 下り最大150Mbps
HSPA+ 上り最大5.76Mbps / 下り最大42Mbps
WCDMA 上り最大384kbps / 下り最大384kbps
GPRS/EDGE 上り最大236.8kbps / 下り最大236.8kbps
測位方式 GPS/GLONASS/BEIDOU/QZSS/GALILEO
制御コマンド ATコマンド
通信方式 パケット通信
外部インタフェース USIM/USB2.0/UART/GPIO/PCM/ADC/SPI/I2C/SGMII/SDIO/SD
ソフトウェア Protocol TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS/TLS
USB Driver Microsoft Windows Win7/Win8/Win10/Linux/Android
Firmware Upgrade USB/FOTA
動作環境 温度 -40~85℃ (Extended operation)
湿度 5%~80% (結露なきこと)
保存環境 温度 -45~90℃
湿度 5%~85% (結露なきこと)
電源電圧 3.4v ~ 4.2V Typ. 3.8V
重量 約5.7g
寸法 30(H) x 30(W) x 2.9(D) mm
・記載されている会社名、商品名は、各社の商標または登録商標です。
・記載されているデータ通信速度は理論上の最高値です。実際のご利用時のデータ通信速度は、電波環境等の要因により変動します。



■ 顧客サポート・開発支援

お客様のご要望に応じて、組み込みソフト、ハードウェアの開発から
サーバーシステム構築まで、ワンストップでのトータルサポートが提供できます。
