3G/GPS対応 プラグイン通信モジュール

(NTTドコモFOMA®網対応)
SIM5320J-TE
TELEC,JATE認証



NTTドコモ 相互接続性試験(IOT) 実施済み製品
(NTTドコモ様サイト: SIM5320Jへのリンクはこちら



■ 製品の特徴

HSDPA(3.6Mbps)対応

A-GPS/GPS

TCP/IPプロトコル・スタック搭載

Luaスクリプト追加で自律動作可能

B to Bコネクタタイプ



QSC6270を採用したB to Bコネクタを採用したプラグイン3G通信モジュールです。

TCP/IP内蔵で簡単にハイレベルな組込み通信が可能。

また、あわせて開発用評価ボードもオプションで提供可能。



■ 製品仕様
項目 仕様
3G通信インターフェース 対応周波数(W-CDMA) 2100MHz/800MHz
通信速度(W-CDMA) 下り最大3.6Mbps/上り最大384kbps
対応周波数(GSM) GSM/GPRS/EDGE 850/900/1800/1900MHz
測位方式 A-GPS(MS-based/MS-Assisted), GPS(Standalone)
制御コマンド ATコマンド
外部インターフェース UART/USB2.0/SIMcard/I2C/GPIO/SPI/RTC/
ADC/Keypad/Constant current sink/Audio※
※音声通話機能を利用する場合は、別途ライセンス料が必要です。
アンテナコネクタ OSMTソケット(GPSアンテナ/W-CDMAアンテナ)
対応ドライバ Windows2000/XP/Vista/7, Linux2.6.16
対応可能機能 FTP/FTPS/HTTP/HTTPS/SMTP/POP3/DNS
TCP/IP, MMS, FOTA, ecoll
動作環境 温度 -30℃~80℃
湿度 5%~80% (結露なきこと)
保存環境 温度 -40~85℃
湿度 5%~85% (結露なきこと)
電源電圧 DC3.4~4.2V
重量 12g
寸法(W×H×D,mm) 35mm×4mm ×48mm



■ 製品オプション
型式 標準価格 仕様
SIM5320J/JE-TE EVB Kit オープンプライス 開発用評価キット(EVB KIT)
SIM5320J/J–TE WITH A-GPS オープンプライス A-GPS機能有効指定(SIM5320J/J–TE)
SIM5320J/JE VOICE LICENSE オープンプライス SIM5320J/JE 音声機能ライセンス

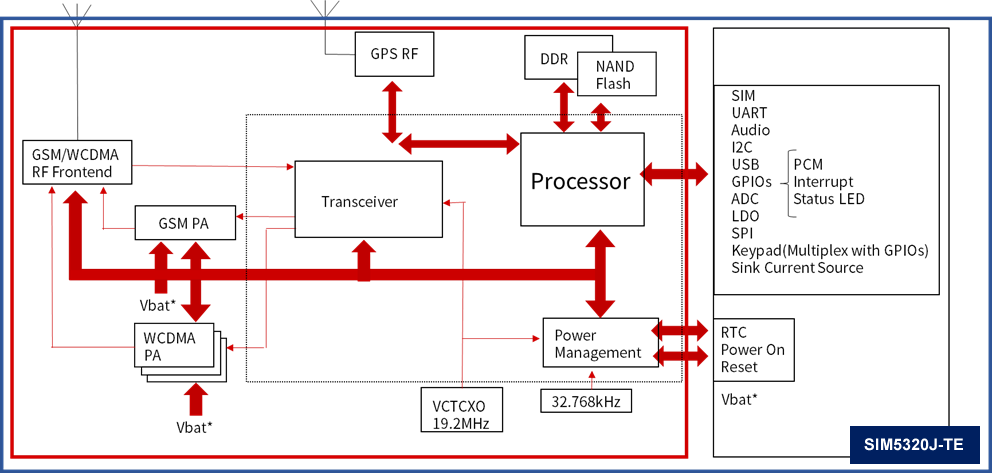

■ ハードウェア構成



■ 顧客サポート・開発支援

お客様のご要望に応じて、組込みソフト、ハードウェアの開発からサーバーシステム構築まで、ワンストップでのトータルサポートが提供できます。

製品および開発キットへのQ&A対応

顧客製品への通信モジュール組込み時の通信安定性のサポート

TELEC認証、JATE認証サポート

通信モジュール組込み製品(ハードウェア、ソフトウェア)の開発

TELEC認証、JATE認証サポート



データシート ダウンロード>>
