お問い合わせLTE／3G通信モジュール（製品カタログ）
SIM7100JC／JEシリーズ
LTE／3G 通信モジュール
LTE／3G SMT
| 項 目 | SIM7100JC | SIM7100JE | |
|---|---|---|---|
| JANCODE | 4580246200175 | 4580246200199 | |
| 価格 | オープンプライス | オープンプライス | |
| 対応回線 | NTTドコモ回線網 KDDI（au）回線網（※LTEのみ） |
ソフトバンク回線網 | |
| LTE通信インターフェース | 対応周波数(FDD-LTE） | 800(B18.19)／900(B8)／ 1800(B3)8／2100(B1) MHz |
900(B8)／2100(B1)MHz |
| 対応周波数(TDD-LTE） | 2600(B41)MHz | － | |
| 通信速度(FDD/TDD-LTE) | 下り最大 100Mbps／上り最大 50Mbps | ||
| 3G通信 インターフェース | 対応周波数(W-CDMA） | 800／900／2100MHz | 900／2100MHz |
| 通信速度(W-CDMA) | 下り最大 42Mbps／上り最大 5.76Mbps | ||
| 対応周波数(GSM) | GSM／GPRS／EDGE 900／1800MHz | ||
| 測位方式 | A-GPS（MS-based／MS-Assisted）, GPS(Standalone) | GPS(Standalone) | |
| 制御コマンド | ATコマンド | ||
| 通信方式 | パケット通信 | ||
| 外部インターフェース | UART／USB2.0／SIMcard／SPI／I2C／Keypad／GPIO／ RTC／ADC／PCM／Constant current sink／SDIO ※音声通話機能を利用する場合は、別途ライセンス料が必要です。 |
||
| I/O スロット | － | ||
| アンテナコネクタ | － | ||
| 対応ドライバ | Windows2000／XP／Vista／7／8／CE／Mobile, Linux2.6.16, Android, MAC |
||
| 対応可能機能 | FTP／FTPS／HTTP／HTTPS／SMTP／POP3／DNS | ||
| TCP/IP, IPv4/v6, Multi-PDP, MT PDP | |||
| 動作環境 | 温度 | -30～80℃ | |
| 湿度 | 5%～80% （結露なきこと） | ||
| 保存環境 | 温度 | -40～85℃ | |
| 湿度 | 5%～85% （結露なきこと） | ||
| 電源電圧 | DC3.4～4.2V | ||
| 重量 | 5.7g | ||
| 寸法 (W x H x D, mm) | 30（H）×30（W）×2.9（D）mm | ||
SIM7100J-MPCIe／JE-MPCIeシリーズ
LTE／3G 通信モジュール
LTE／3G MPCIe
| 項 目 | SIM7100JC-MPCI | SIM7100JE-MPCI | |
|---|---|---|---|
| JANCODE | 4580246200182 | 4580246200205 | |
| 価格 | オープンプライス | オープンプライス | |
| 対応回線 | NTTドコモ回線網 KDDI（au）回線網（※LTEのみ） |
ソフトバンク回線網 | |
| LTE通信インターフェース | 対応周波数(FDD-LTE） | 800(B18.19)／900(B8)／ 1800(B3)8／2100(B1) MHz |
900(B8)／2100(B1)MHz |
| 対応周波数(TDD-LTE） | 2600(B41)MHz | － | |
| 通信速度(FDD/TDD-LTE) | 下り最大 100Mbps／上り最大 50Mbps | ||
| 3G通信 インターフェース | 対応周波数(W-CDMA） | 800／900／2100MHz | 900／2100MHz |
| 通信速度(W-CDMA) | 下り最大 42Mbps／上り最大 5.76Mbps | ||
| 対応周波数(GSM) | GSM／GPRS／EDGE 900／1800MHz | ||
| 測位方式 | A-GPS（MS-based／MS-Assisted）, GPS(Standalone) | GPS(Standalone) | |
| 制御コマンド | ATコマンド | ||
| 通信方式 | パケット通信 | ||
| 外部インターフェース | UART／USB2.0／SIMcard／SPI／I2C／Keypad／GPIO／ RTC／ADC／PCM／Constant current sink／SDIO ※音声通話機能を利用する場合は、別途ライセンス料が必要です。 |
||
| I/O スロット | PCIe スロット | ||
| アンテナコネクタ | OSMTソケット（GPSアンテナ／W-CDMAアンテナ） | ||
| 対応ドライバ | Windows2000／XP／Vista／7／8／CE／Mobile, Linux, Android, MAC |
||
| 対応可能機能 | FTP／FTPS／HTTP／HTTPS／SMTP／POP3／DNS | ||
| TCP/IP, IPv4/v6, Multi-PDP, MT PDP | |||
| 動作環境 | 温度 | -30～80℃ | |
| 湿度 | 5%～80% （結露なきこと） | ||
| 保存環境 | 温度 | -40～85℃ | |
| 湿度 | 5%～85% （結露なきこと） | ||
| 電源電圧 | DC3.4～4.2V | ||
| 重量 | 10.8g | ||
| 寸法 (W x H x D, mm) | 50.95（H）×31(W）×4.95(D）mm | ||
SIM5320J／JEシリーズ
3G 通信モジュール（下り最大 3.6Mbps／上り最大 384kbps）
3G SMT
| 項 目 | SIM5320J | SIM5320JE | |
|---|---|---|---|
| JANCODE | 4580246200113 | 4580246200137 | |
| 価格 | オープンプライス | オープンプライス | |
| 対応回線 | NTTドコモ回線網 | ソフトバンク回線網 | |
| 通信インターフェース | 対応周波数(W-CDMA） | 2100MHz／800MHz | 2100MHz／900MHz |
| 通信速度(W-CDMA) | 下り最大 3.6Mbps／上り最大 384kbps | ||
| 対応周波数(GSM) | GSM／GPRS／EDGE 850／900／1800／1900MHz | ||
| 測位方式 | A-GPS（MS-based／MS-Assisted）, GPS(Standalone) | GPS(Standalone) | |
| 制御コマンド | ATコマンド | ||
| 通信方式 | パケット通信 | ||
| 外部インターフェース | UART／USB2.0／SIMcard／SPI／I2C／Keypad／GPIO／ RTC／ADC／PCM／Constant current sink／SDIO ※音声通話機能を利用する場合は、別途ライセンス料が必要です。 |
||
| I/O スロット | － | ||
| アンテナコネクタ | － | ||
| 対応ドライバ | Windows2000／XP／Vista／7, Linux2.6.16 | ||
| 対応可能機能 | FTP／FTPS／HTTP／HTTPS／SMTP／POP3／DNS | ||
| TCP/IP, MMS, FOTA , eCall | |||
| 動作環境 | 温度 | -30～80℃ | |
| 湿度 | 5%～80% （結露なきこと） | ||
| 保存環境 | 温度 | -40～85℃ | |
| 湿度 | 5%～85% （結露なきこと） | ||
| 電源電圧 | DC3.4～4.2V | ||
| 重量 | 5.6g | ||
| 寸法 (W x H x D, mm) | 30（H）×30（W）×3（D）mm | ||
SIM5320J-TE／JE-TEシリーズ
3G 通信モジュール（下り最大 3.6Mbps／上り最大 384kbps）
3G B to B 80pin
| 項 目 | SIM5320J-TE | SIM5320JE-TE | |
|---|---|---|---|
| JANCODE | 4580246200120 | 4580246200144 | |
| 価格 | オープンプライス | オープンプライス | |
| 対応回線 | NTTドコモ回線網 | ソフトバンク回線網 | |
| 通信インターフェース | 対応周波数(W-CDMA） | 2100MHz／800MHz | 2100MHz／900MHz |
| 通信速度(W-CDMA) | 下り最大 3.6Mbps／上り最大 384kbps | ||
| 対応周波数(GSM) | GSM／GPRS／EDGE 850／900／1800／1900MHz | ||
| 測位方式 | A-GPS（MS-based／MS-Assisted）, GPS(Standalone) | GPS(Standalone) | |
| 制御コマンド | ATコマンド | ||
| 通信方式 | パケット通信 | ||
| 外部インターフェース | UART／USB2.0／SIMcard／I2C／GPIO／ SPI／RTC／ADC／Keypad／Constant current sink／Audio※ ※音声通話機能を利用する場合は、別途ライセンス料が必要です。 |
||
| I/O スロット | B to B 80ピンコネクタ | ||
| アンテナコネクタ | OSMTソケット（GPSアンテナ／W-CDMAアンテナ） | ||
| 対応ドライバ | Windows2000／XP／Vista／7, Linux | ||
| 対応可能機能 | FTP／FTPS／HTTP／HTTPS／SMTP／POP3／DNS | ||
| TCP/IP, MMS, FOTA, eCall | |||
| 動作環境 | 温度 | -30～80℃ | |
| 湿度 | 5%～80% （結露なきこと） | ||
| 保存環境 | 温度 | -40～85℃ | |
| 湿度 | 5%～85% （結露なきこと） | ||
| 電源電圧 | DC3.4～4.2V | ||
| 重量 | 12g | ||
| 寸法 (W x H x D, mm) | 35(H)×4(H)×48(D)mm | ||

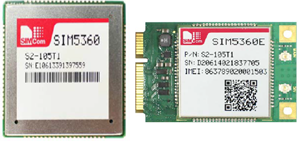

SIM5360J／MPCIeシリーズ
3G－HSPA通信モジュール
3G SMT MPCIe
| 項 目 | SIM5360JD | SIM5360JD-MPCI | |
|---|---|---|---|
| JANCODE | 4580246200151 | 4580246200168 | |
| 価格 | オープンプライス | オープンプライス | |
| 対応回線 | NTTドコモ回線網 | ||
| 通信インターフェース | 対応周波数(W-CDMA） | 2100MHz／800MHz | |
| 通信速度(W-CDMA) | 下り最大 14.4Mbps／上り最大 5.76Mbps | ||
| 対応周波数(GSM) | GSM／GPRS／EDGE 850／900／1800／1900MHz | ||
| 測位方式 | A-GPS（MS-based／MS-Assisted）, GPS(Standalone) | ||
| 制御コマンド | ATコマンド | ||
| 通信方式 | パケット通信 | ||
| 外部インターフェース | UART／USB2.0／SIMcard／SPI／I2C／Keypad／GPIO／ RTC／ADC／PCM／Constant current sink／SDIO ※音声通話機能を利用する場合は、別途ライセンス料が必要です。 |
||
| I/O スロット | － | PCIe スロット | |
| アンテナコネクタ | － | OSMTソケット（GPSアンテナ／W-CDMAアンテナ） | |
| 対応ドライバ | Windows2000／XP／Vista／7／8, Linux | ||
| 対応可能機能 | FTP／FTPS／HTTP／HTTPS／SMTP／POP3／DNS | ||
| TCP/IP, MMS, FOTA, eCall | |||
| 動作環境 | 温度 | -30～80℃ | |
| 湿度 | 5%～80% （結露なきこと） | ||
| 保存環境 | 温度 | -40～85℃ | |
| 湿度 | 5%～85% （結露なきこと） | ||
| 電源電圧 | DC3.4～4.2V | ||
| 重量 | 5.7g | 11g | |
| 寸法 (W x H x D, mm) | 30（H）×30（W）×2.9（D）mm | 50.95（H）×31,9(W）×3.95(D）mm | |
VL-5000J／JEシリーズ
W-CDMAアンテナ＋GPSアンテナつき3G通信モジュール（PCBA）
3G PCBA
| 項 目 | VL5000J | VL5000JE | |
|---|---|---|---|
| 価格 | オープンプライス | オープンプライス | |
| 対応回線 | NTTドコモ回線網 | ソフトバンク回線網 | |
| 3G通信インターフェース | 対応周波数(W-CDMA） | 2100MHz／800MHz | 2100MHz／900MHz |
| 通信速度(W-CDMA) | 下り最大 3.6Mbps／上り最大 384kbps | ||
| 対応周波数(GSM) | GSM／GPRS／EDGE 800／900／1800／1900MHz | ||
| 測位方式 | A-GPS（MS-based／MS-Assisted）, GPS(Standalone) | GPS(Standalone) | |
| 基本機能 | Low Voltage Alarm | ||
| Emergency Alarm(SOS) | |||
| GPS機能 | GPS | TTFF: Cold 35s(Typical) Hot 1s(Typical) | |
| Position Accuracy:<3m | |||
| Sensitivity:Tracking-157dBm Cold-144dBm | |||
| A-GPS | MS-Based／MS-Assisted(C-Plane) | - | |
| システムインターフェース | mopera GPS ロケーション&SUPL／SUPL | ||
| 外部インターフェース | LED | RF、GPS-Antenna、Power | |
| KEY | Power、SOS | ||
| USB | Micro USB-B×1 | ||
| アンテナ | 内蔵（W-CDMA＋GPS） | ||
| ブザー | 内蔵 | ||
| その他機能 | Embedded TCP／UDP protocol | ||
| 動作環境 | 温度 | -20℃ ～ +60℃ | |
| 保存環境 | 温度 | -20℃ ～ +60℃ | |
| 電源電圧 | DC 3.7V | ||
| 重量 | 12g | ||
| 寸法 (W x H x D, mm) | 75mm×40mm×9mm(W×H×D) | ||
