キャセイ・トライテック 株式会社

LTEモジュール内蔵M2M計測機器

（NTTドコモ/KDDI 移動通信網/ソフトバンク移動通信網)

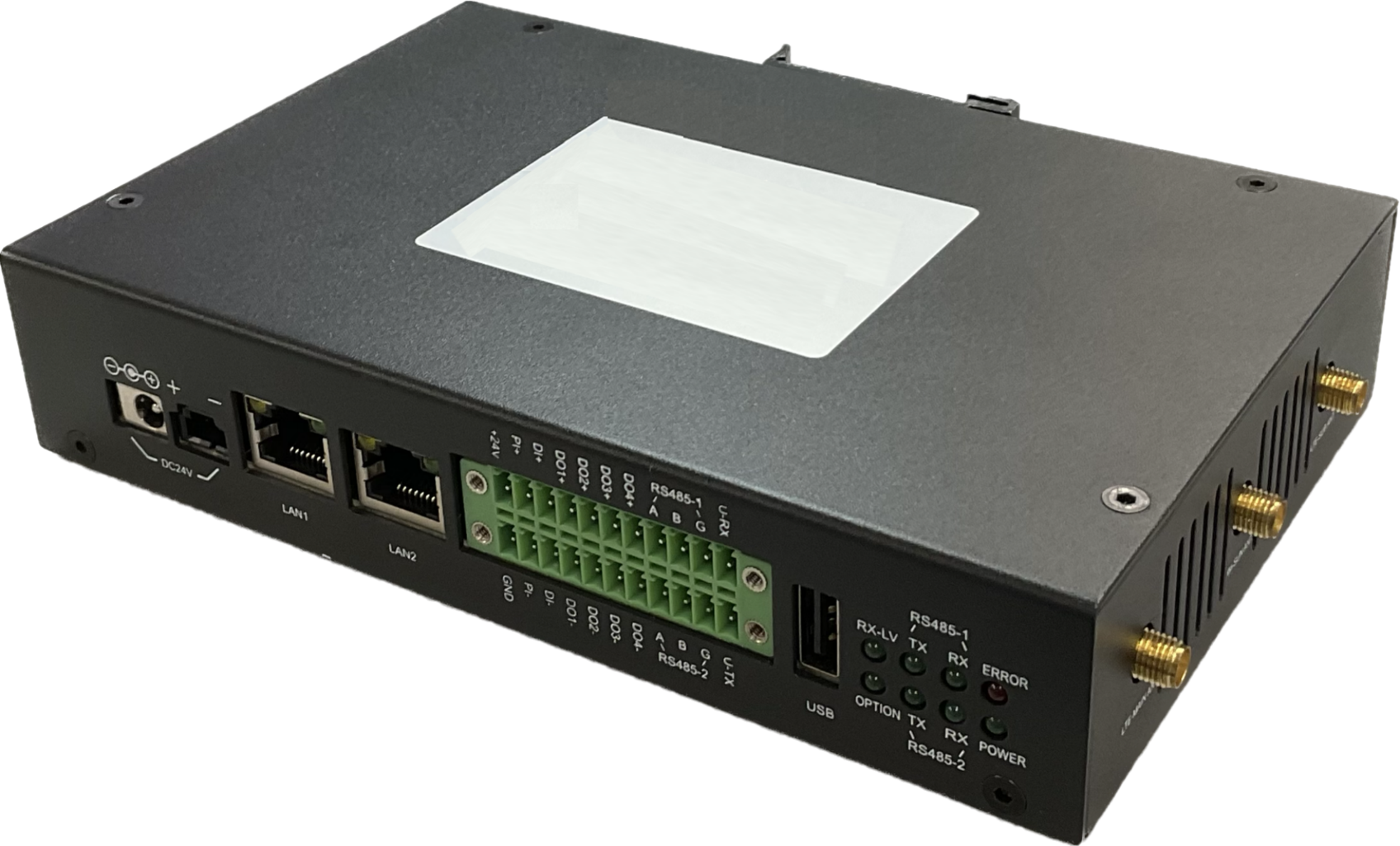

CTM-760



■ 製品概要

CTM-760はSIMCOM製SIM7600JC-Hモジュールを内蔵し、マルチキャリア・マルチバンドLTE対応であるセルラルータでありながら、端末インターフェースとして100Base-TXのLANポートに加え、絶縁型のパルス入力、汎用デジタル入出力、RS-485インターフェースを備えています。これら豊富なインターフェースを介して、ローカルネットワークで接続している端末データ、或いは直結の計測設備から収集した情報を遠隔地へ送受信します。

OSはUbuntuのLinuxシステムをプリインストールしており、かつユーザー向けプログラム領域として安定性が高いeMMCタイプの大容量メモリ領域を確保しているので、各業務運用のニーズに合わせてカスタマイズプログラムを容易に開発・実装することが可能です。

CTM-760のLANボートに接続した有線ネットワーク上のデータは、FDD-LTEによる無線データ転送機能を介して外部ネットワークと通信されます。ダウンリンクは150Mbps、アップリンクは50Mbpsまでカテゴリ4の転送速度を実現します。

本製品はマルチキャリアに対応しており、挿入したSIMカードから、Docomo/KDDI/SoftBank回線を判別、自動的に切り替えて通信します。



■ 製品仕様

項目		CTM-760
通信モジュール		SIM7600JC-H
適応回線		NTTドコモLTE回線網/KDDI LTE回線網/ソフトバンクLTE回線網/各MVNO
無線通信 インターフェース	対応周波数 (FDD LTE)	B1(2.1GHz)/B3(1800MHz)/B8(900MHz)/B18/19/26(800MHz)
	通信速度 (FDD LTE)	下り最大 150Mbps / 上り最大 50Mbps
外部インターフェース	LTE アンテナコネクタ	SMA x 2（メインアンテナ、サブアンテナ）
	Wi-SUN アンテナコネクタ	SMA x 1
	電源入力端子	Molex3Pin x 1、EIAJ-2丸 x 1
	LANポート	RJ45 x 2 (10/100BASE-TX、LED付き)
	USBポート	USB Type-A x 1 ※OTG機能：RS232C及びその他USB機器
	サービス電源出力	２PIN端子(＋、ー) x 1 ※24VDC
	パルス入力	２PIN端子(＋、ー) x 1 ※絶縁型
	デジタル入力	２PIN端子(＋、ー) x 1 ※絶縁型
	デジタル出力	２PIN端子(＋、ー) x 4 ※絶縁型
	RS-485	３PIN端子(＋、ー、G) x ２ ※絶縁型
	UART	２PIN端子(＋、ー) x 1 ※デバッグ用
表示機能	LED表示	実装済み：電源状態、RS485(RX-TX) x 2 カスタマイズ：WAN、アラーム、OPTION
対応プロトコル		IPv4/IPv6/DHCP
ルーティング方式		スタティック方式
異常監視		ハードウェアウォッチドッグによる
RTC		CR2302ボタン型電池
CPU		Rockchip PX30 (Quad ARM Cortex-A35 1.2GHz)
ROM/RAM		4GB(eMMC) / 512MB
OS		Ubuntu 16.04 LTS
SDソケット		MicroSD x 1スロット
SIMソケット		標準SIM x 1スロット
動作環境	温度	-15℃ ～ 60℃
	湿度	10% ～ 90%（結露なきこと）
保存環境	温度	-20℃ ～ 80℃
	湿度	5% ～ 95%（結露なきこと）
電源	定格電圧	DC24V ±5%
	消費電流	最大700mA
重量		約640g (本体)
サイズ		約170mm × 110mm × 30mm   ※突起部を除く
ケース		アルミニウム合金
付属品	標準:	ACアダプタ、3PINケーブル、DINレール取付金具
	オプション:	LTE用アンテナ、MicroSDカード、ボタン電池



データシート ダウンロード＞＞
